概 述

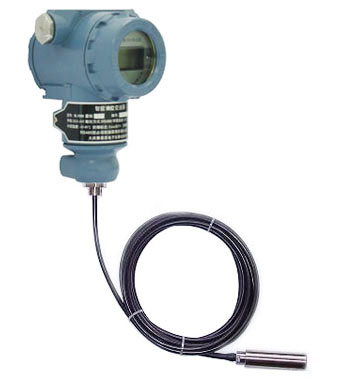

SL1000-485 投入式智能液位變送器是一種帶有微處理器的全數字化、智能化、總線制的液位測量儀表，是一個完整的小型數據采集處理系統。變送器采用總線制、Modbus協議、485輸出接口，可以在現場總線上多支并聯使用。它是由變送器電子線路及殼體、聚乙烯通氣電纜和投入式液位傳感器等組成。
用 途
SL1000-485 投入式智能液位變送器使用方便，液位傳感器部分直接投入液體中，即可測量出傳感器末端到液面的液位高度�？蓮V泛應用于石油、石化、地熱、電廠、城市給排水、水文、地質勘察等領域的水位或液位的連續測量和控制。特別適合以下特殊環境的現場應用：
◆ 適用于野外環境或溫差變化較大的惡劣環境下的水位或液位的連續監測；
◆ 適用于地熱井、給排水井、水廠、電廠、水庫等領域的水位或液位的連續監測；
◆ 適用于地質環境、城市地下水位的連續監測。
工作原理
變送器出廠前，使用專用的標定軟件對液位變送器進行刻度，形成溫漂修正系數并存儲到變送器的存貯器內�，F場測量時，根據變送器實測的環境溫度數據，通過復雜的溫漂補償算法，自動計算出正確的實際液位示值并通過485接口輸出。
功能特點
◆ 液位變送器采用總線制、Modbus協議、RS485接口輸出，可以在現場總線上多支并聯使用。省去了像4～20mA常規變送器每一支必須單獨連線的眾多麻煩。變送器輸出信號不用經過采集板轉換，直接連到PLC或計算機串口上即可使用。在大規模的生產過程控制項目中節約了大量電纜，降低了項目成本。
◆ 液位變送器具有全量程溫度補償和非線性補償功能。在補償溫度范圍內的任何環境溫度下使用，均能保證變送器的測量精度。
◆ 液位變送器是通過嚴格的工藝流程生產的高可靠性產品，可保證變送器長期穩定的工作；由于采用了高性能的總線接口電路，確保現場總線多支變送器可靠并聯使用。
◆ 液位變送器具有儀器設備的型號、編號、ID號、通訊波特率、阻尼系數、修正系數以及液位計量單位等出廠參數的存儲功能，具有對供電電壓、傳感器、溫度標定參數以及CPU等故障自診斷功能。
在中控室通過現場總線，可以直接對連接在節點上的液位變送器進行參數的設置更改和故障的自診斷，實現對變送器的遠程操作。
技術指標
◆ 量程：1～250m(可選)；
◆ 精度：0.25%F.S.；
◆ 工作溫度：-20～85℃；
◆ 供電電壓：DC5～24V；
◆ 工作電流：≤15mA；
◆ 通訊接口：RS485；
◆ 通訊波特率：1200～38400 bps；
◆ 液晶顯示：5位數字顯示；
◆ 投入式探頭尺寸：∮25.4×350mm；
◆ 引線方式：電纜壓線引出、防水插頭連接或根據用戶需要配置。
結構材料
變送器電子線路殼體：鋁合金，密封防水；
電纜：聚乙烯通氣電纜。
投入式探頭：傳感器膜片：不銹鋼316L；
傳感器外殼：不銹鋼1Cr18Ni9Ti；
密封膠套：氟橡膠；

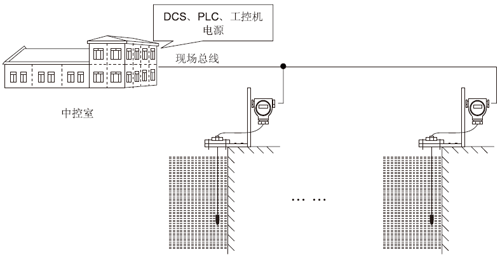

現場安裝示意圖
