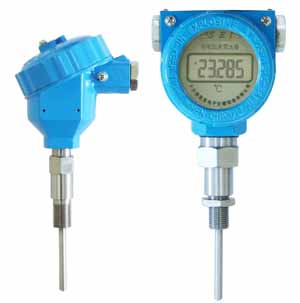

概 述
ST3000 485總線智能溫度變送器是一種帶有微處理器的全數字化、智能化、總線制的溫度測量儀表，是一個完整的小型數據采集處理系統。變送器采用總線制、Modbus協議、485輸出接口，可以在現場總線上多支并聯使用。它是由高精度溫度傳感器、運算放大器、AD轉換電路、CPU微處理器、補償溫度傳感器、數據接口、電源及保護電路等組成。
用 途
根據用戶的不同要求，ST3000 485總線智能溫度變送器可提供通用型、本質安全防爆型、當?shù)仫@示型等多種型號的產品。可廣泛應用于石油、化工、冶金、電力、輕工、紡織、建材、水文、地質等行業的過程控制和溫度測量。 ST3000 485總線智能溫度變送器是常規模擬變送器的理想替代產品。
工作原理
變送器出廠前，使用專用的標定軟件對變送器施加標準溫度來準確標定，形成溫度修正系數并存儲到變送器的存貯器內�，F(xiàn)場測量時根據變送器實測的環境溫度數據，通過復雜的溫漂補償算法，自動計算出正確的實際溫度示值并通過485接口輸出。從原理和設計上消除了溫度漂移現象。
功能特點
◆ 變送器采用總線制、Modbus協議、RS485接口輸出，可以在現場總線上多支并聯使用，省去了像4～20mA常規變送器每一支必須單獨連線的眾多麻煩。變送器輸出信號不用經過采集板轉換，直接連到PLC或計 算機串口上即可使用。在大規模的生產過程控制項目中節約了大量電纜，降低了項目成本。
◆ 變送器具有全量程溫度補償和非線性補償功能。在補償溫度范圍內的任何環境溫度下使用，均能保證變送器的測量精度。特別適合野外環境以及溫差變化較大的惡劣環境下的現場使用。
◆ 變送器是通過嚴格的工藝流程生產的高可靠性產品，可保證變送器長期穩定的工作；由于采用了高性能的總線接口電路，確保現場總線多支變送器可靠并聯使用。
◆ 變送器具有儀器設備的型號、編號、ID號、通訊波特率、阻尼系數、修正系數以及溫度計量單位等出廠參數的存儲功能，具有對供電電壓、傳感器、溫度標定參數以及CPU等故障自診斷功能。
◆ 在中控室通過現場總線，可以直接對連接在節點上的變送器進行參數的設置更改和故障的自診斷，實現對變送器的遠程操作。
技術指標
◆ 被測介質：液體、氣體、蒸汽；
◆ 溫度測量范圍：-50～200℃(可選)；
◆ 溫度測量精度：±0.5℃、±1℃；
◆ 環境溫度：-30～70℃（本質安全型）、 -40～125℃(可選,非本質安全型)；
◆ 溫度補償范圍：-50～200℃(可選)；
◆ 供電電壓：DC5～24V；
◆ 工作電流：≤15mA；
◆ 通訊接口：RS485；
◆ 通訊波特率：1200～38400 bps；
◆ 液晶顯示：5位數字顯示；
◆ 機械連接：M16×1.5；
◆ 引線方式：電纜壓線引出、防水插頭連接或根據用戶需要配置；
◆ 防爆型產品：符合GB3836.4-2000標準，防爆標志：ExiaⅡCT4。

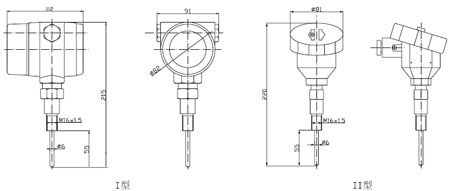

外形尺寸

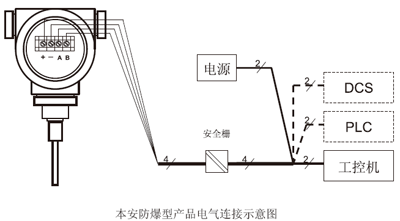

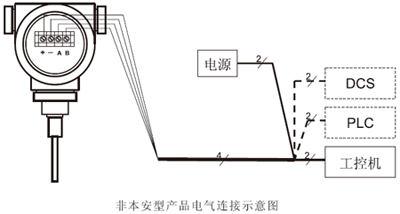

電氣連接
變送器與外部電纜的連接，可通過電纜壓線引出、防水插頭連接或根據用戶需要配置。電纜壓線引出導線定義：
黃色導線：RS485(A) 蘭色導線：RS485(B)
紅色導線：電源正極(﹢) 黑色導線：電源負極(﹣)

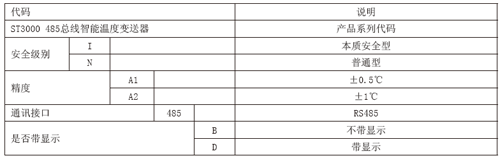

選型指南
選型提示
◆ 用戶選型時請在訂單上注明溫度量程和溫度補償范圍；
◆ 溫度變送器與外部電纜的連接，標準配置為電纜壓線引出方式，如需要其它的連接方式，訂購產品時請在合同中注明；
◆ 溫度變送器出廠的標準配置：溫度探頭不承受壓力，其探頭的長度為55mm，直徑6mm，與管路的機械連接M16×1.5外螺紋。如用戶對溫度變送器的技術參數有特殊要求，請事先與我公司聯系并在訂單上注明。
