概 述
SP3100 485總線智能差壓變送器是一種帶有微處理器的全數字化、智能化、總線制的差壓測量儀表，是一個完整的小型數據采集處理系統。變送器采用總線制、Modbus協議、485輸出接口，可以在現場總線上多支并聯使用。它是由電容式差壓傳感器、運算放大器、AD轉換電路、CPU微處理器、補償溫度傳感器、數據接口、電源及保護電路等組成。
用 途
用于各種氣體、液體的差壓測量，適用于石油、化工、冶金、電力、輕工、紡織、建材、水文、地質等行業的管道流體壓差的測量。SP3100 485總線智能差壓變送器是常規模擬變送器的理想替代產品。
工作原理
變送器出廠前，使用專用的標定軟件對變送器施加標準溫度和標準壓差來準確標定，形成壓差溫度修正系數并存儲到變送器的存貯器內。現場測量時，根據變送器實測的環境溫度數據，通過復雜的壓差溫漂補償算法，自動計算出正確的實際壓差示值并通過485接口輸出。從原理和設計上消除了溫度漂移現象。
功能特點
◆ 變送器采用總線制、Modbus協議、RS485接口輸出，可以在現場總線上多支并聯使用。省去了像4～20mA常規變送器每一支必須單獨連線的眾多麻煩。變送器輸出信號不用經過采集板轉換，直接連到PLC或計算機串口上即可使用。在大規模的生產過程控制項目中節約了大量電纜，降低了項目成本。
◆ 變送器具有全量程溫度補償和非線性補償功能。在補償溫度范圍內的任何環境溫度下使用，均能保證變送器的測量精度。特別適合野外環境以及溫差變化較大的惡劣環境下的現場使用。
◆ 變送器是通過嚴格的工藝流程生產的高可靠性產品，可保證變送器長期穩定的工作；由于采用了高性能的總線接口電路，確�，F(xiàn)場總線多支變送器可靠并聯使用。
◆ 變送器具有儀器設備的型號、編號、ID號、通訊波特率、阻尼系數、修正系數以及壓差溫度計量單位等出廠參數的存儲功能，具有對供電電壓、傳感器、壓差溫度標定參數以及CPU等故障自診斷功能。
◆ 在中控室通過現場總線，可以直接對連接在節點上的變送器進行參數的設置更改和故障的自診斷，實現對變送器的遠程操作。
技術指標
◆ 被測介質：氣體、液體、蒸汽；
◆ 壓力類型：壓差；
◆ 量程：50～2000KPa(可選)；
◆ 正端過壓：13MPa；
◆ 負端過壓：13MPa；
◆ 靜壓：13MPa；
◆ 測量精度：0.05、0.1、0.25、0.5%F.S.(可選)；
◆ 環境溫度：-30～70℃(本質安全型)、-40～125℃(可選，非本質安全型)；
◆ 溫度補償范圍：-40～125℃(可選)；
◆ 供電電壓：DC5～24V；
◆ 工作電流：≤20mA；
◆ 通訊接口：RS485；
◆ 通訊波特率：1200～38400 bps；
◆ 機械連接：1/4 NPT內螺紋；
◆ 引線方式：電纜壓線引出、防水插頭連接或根據用戶需要配置；
◆ 防爆型產品：符合GB3836.4-2000標準，防爆標志：ExiaⅡCT4。
結構材料
傳感器膜片：不銹鋼316L； 變送器殼體：鋁合金；
傳感器夾板：不銹鋼316L； 傳感器與夾板的密封方式：氟橡膠O型密封圈。

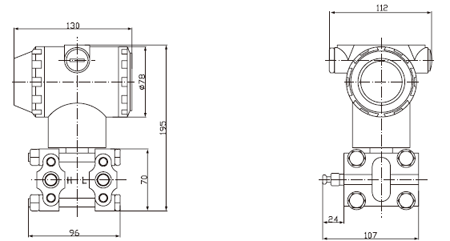

外形尺寸

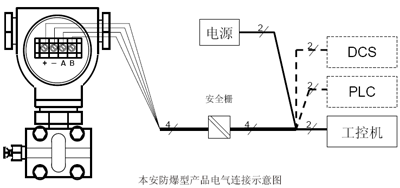

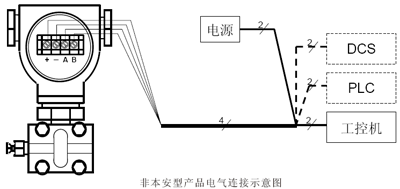

電氣連接
變送器與外部電纜的連接，可通過電纜壓線引出、防水插頭連接或根據用戶需要配置。電纜壓線引出方式的導線定義：
黃色導線：RS485(A) 蘭色導線：RS485(B)
紅色導線：電源正極(﹢) 黑色導線：電源負極(﹣)

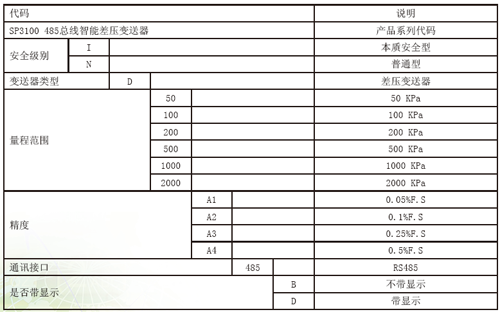

選型指南
選型提示
◆ 為確保差壓變送器的安全使用，變送器需經三聯閥或五聯閥和引壓管連接，保證測量介質均勻地作
用在變送器的正、負壓腔上。
◆ 選型時請注意靜壓、正端過壓、負端過壓等參數，變送器正、負壓腔所承受的過載壓力不能超出差
壓變送器的額定值。
◆ 現場安裝時，使差壓變送器兩端的引壓管處于同一水平線上，將安裝位置對差壓的影響降到最小。
◆ 差壓變送器與外部電纜的連接，標準配置為電纜壓線引出方式，如需要其它的連接方式，訂購產品
時請?jiān)诤贤凶⒚鳌?/P>
