用途
電控式高壓物性取樣系統可廣泛應用于油田勘探、開發井的井下原油高壓物性取樣。本系統的介質探測儀能準確的分析出井內的油、氣、水介質在井筒內的分布情況。
工作原理
該系統的井下儀器在下井過程中，由地面儀器發出指令，使其處于介質探測狀態。這時介質探測儀將井內的介質分布情況轉換為電信號，送到地面儀器進行轉換、記錄、顯示（包括曲線、數據）。操作者根據所測得的曲線和數據，便可快速準確地確定原油高壓物性取樣的位置，然后發出取樣指令，完成高壓物性的取樣。 系統組成

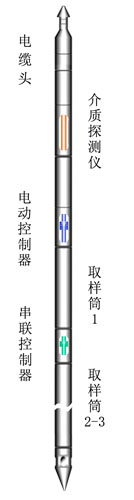

◆ 井下儀器：電纜密封器、介質探測儀、電動控制器、串聯控制器、取樣筒。
◆ 地面儀器：接口箱、系統軟件（采集、處理、控制） 、計算機（可選件）。
系統特點
◆ 系統操作簡單、方便、快捷，特別適合單芯電纜作業設備的取樣施工；
◆ 系統控制靈活、可靠，不存在開關閥中途關閉而導致誤取樣現象；
◆ 一次下井可同時完成井內介質的測量并同時取得3支高壓物性樣品；
◆ 具有的油、氣、水界面測量功能，能在取樣前清楚地測量出井內流體的分布情況，避免盲目取樣，確保成功率；
◆ 井下儀器可同時串接下井使用，也可獨立下井工作；
◆ 系統所使用的樣筒與現在用戶使用的分析設備兼容；
◆ 地面儀器具有手動和自動兩種取樣功能。
技術指標
◆ 最大工作壓力：70MPa；
◆ 最高工作溫度：150℃；
◆ 儀器外徑：36mm；
◆ 儀器的技術參數可根據用戶需要設計制造。

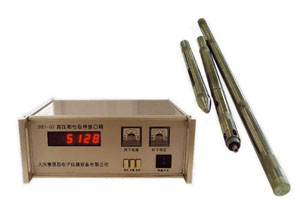

地面儀器采集井下介質探測儀的數據，同時送到計算機與深度數據同屏曲線顯示。當需要取樣時按下控制開關，即可完成取樣。它可以單獨完成顯示和控制并隨時顯示井下供電電壓和電流，方便您判斷井下工作狀態。
電纜頭用于5.6mm單芯電纜，包括拉力連接、導電連接及絕緣處理的所有部件。

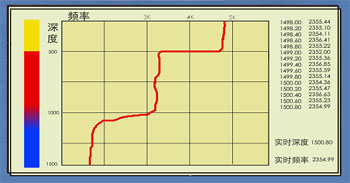

井筒介質探測儀與電纜計深儀及地面儀器配合采集數據，可得到完整的井筒流體分布曲線；可與本系統儀器串接使用，也可以單獨下井使用。
電動控制器內置高性能的電動驅動裝置、以及可靠的自動限位保護系統，任何狀態下控制自如。
取樣筒經久耐用、安全可靠、密封性能好，與樣品分析化驗設備兼容。
串聯控制器預置方便靈活，鎖定可靠，絕無中途誤動作的現象。
取樣筒根據需要一次下井可串接1～3支取樣筒。
