概述

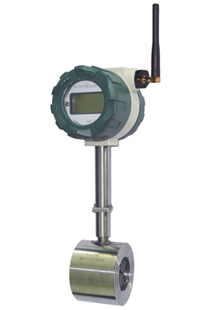

SFT1000W 無線智能流量變送器是一種帶有微處理器的全數字化、智能化的流量測量?jī)x表，傳感器具有精度高，重復性好，壽命長、操作簡單等特點。由渦輪流量傳感器、運算放大器、CPU微處理器、無線輸出模塊、液晶顯示器、電源及保護電路等組成。可廣泛應用于石油、化工、冶金、造紙、供水等行業測量液體的瞬時流量和累計流量。
無線智能流量變送器可以和無線智能壓力變送器、無線智能溫度變送器以及其它的無線變送器等多測量參數、多節點無線組網，點對多點無線組網，特別適合野外無外接電源供電、不宜連線通過、不能挖溝布線的現場環境下的流量測量。
工作原理
SFT1000W無線智能流量變送器采用渦輪傳感器，當有流體流經渦輪并使其轉動時，傳感器輸出脈沖信號，傳感器輸出的脈沖頻率與流經渦輪的流體速度成正比。傳感器輸出的脈沖信號經過運放整形后送給CPU處理并遠傳至顯示儀表，顯示出液體的瞬時流量和累計流量。變送器采用雙CPU，分別進行采集、計算和通訊。采集所得累計流量存在存儲器內，在沒有供電的情況下，存儲的數據不丟失。儀表根據通訊周期，定期通過無線傳輸方式向數據接收器發送數據。變送器由電池供電，雙CPU通訊，做到真正無線應用，保證了無線流量變送器的高可靠性。
特點
◆ 具有較高的抗電磁干擾和抗震動能力，性能可靠、工作壽命長。
◆ 采用1Cr18Ni9Ti全不銹鋼結構(渦輪采用2Cr13)，防腐蝕性能好。采用全硬質合金(碳化鎢)屏蔽式懸臂梁結構軸承，集轉動軸承與壓力軸承于一體，大大提高了軸承壽命，并可在有少量泥沙與污物的介質中工作，容易維修。儀表采用模塊化設計，小型輕巧，結構簡單，可在短時間內將其組合拆開，內部清洗簡單。內部采用雙CPU通訊，采集通訊更可靠。無線智能流量變送器，可以和其它無線智能變送器多測量參數、多節點無線組網，點對多點無線組網，共用一套數據接收器。
◆ 電路設計采用低功耗技術，省電，電池可長時間連續工作。具有儀器設備的型號、編號、ID號、通訊波特率、修正系數以及計量單位的存儲功能，具有對供電電壓、修正系數及CPU 等故障自診斷功能。
技術指標
◆ 瞬時流量測量范圍：0.04～800m³/h(可選)。
◆ 測量精度：0.5%F.S.、1.0%F.S.、2.0%F.S.、2.5%F.S.(可選)
◆ 最大工作壓力：2.5～35MPa(可選)。
◆ 環境溫度：-30～70℃(本質安全型)、-40～125℃可選(非本質安全型)。
◆ 介質溫度：-20～120℃(可選)。
◆ 測量液體粘度系數：工作溫度下粘度小于5×10-6 m2/s的介質，
◆ 對于粘度大于5×10-6 m2/s的液體，要對傳感器進行實液標定后使用。
◆ 范圍度：小口徑1:6，中大口徑1:10。
◆ 輸出接口：無線。
◆ 供電電壓：DC3.6V一次性鋰/鎳氫電池組或充電電池組。
◆ 最大工作電流：＜45mA。
◆ 傳輸距離視距：500m。
◆ 通訊頻段：ISM波段，422～433MHz、Zigbee，2.4GHz頻段；
◆ 接口波特率：9600bps。
◆ 防爆型產品：符合GB3836.4-2000標準，防爆標志ExiaⅡCT4。
結構材料
法蘭卡裝：不銹鋼1Cr18Ni9Ti;
渦輪：2Cr13;
殼體：鋁合金。

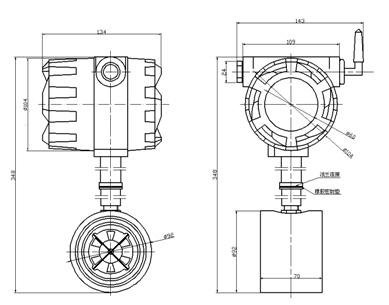

外形尺寸

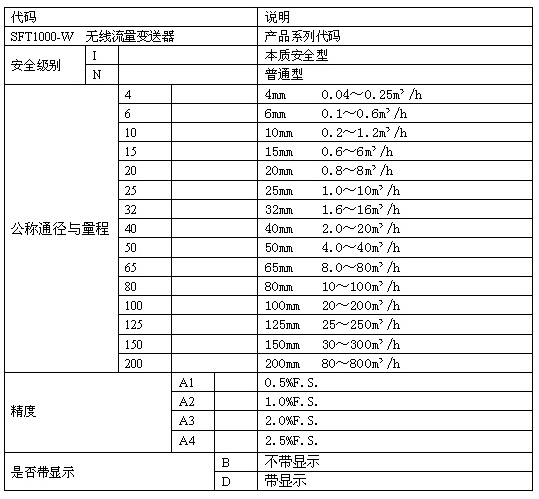

選型指南
選型提示
◆ 用戶選型時請?jiān)谟唵紊献⒚魍◤脚c量程。
◆ 無線智能流量變送器的傳輸天線分長天線和短天線，用戶選型時請?jiān)谟唵紊献⒚鳌?/P>
