一、概述
在油田勘探、開發過程中，許多的油、氣、水井需要長時間監測井口油套壓力。許數的井地處偏遠，受諸多現場條件的限制：一是井場沒有電源，不能給儀器供電；二是井場無人值守，傳統的巡回檢查，巡檢人員工作效率低，勞動強度大；三是資料數據傳遞不及時、不連續。根據多年來在石油儀器儀表設計制造方面積累的豐富經驗和技術實力，結合現場的使用環境和具體工況，專門研制了物聯網BN-IOT無線智能壓力傳感器。

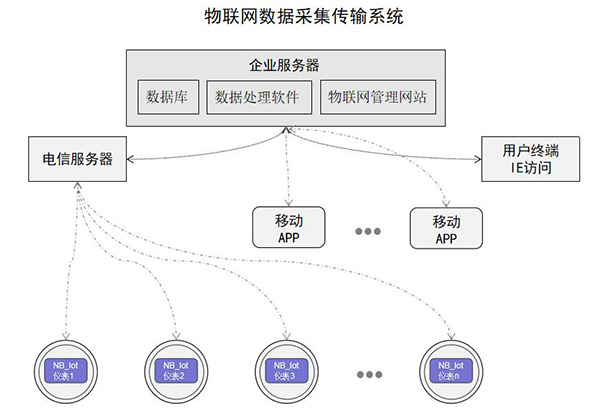

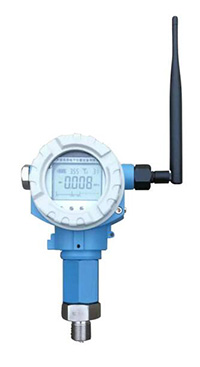

物聯網BN-IOT無線智能壓力傳感器是一種帶有微處理器的全數字化、智能化、網絡化的數字測量?jī)x表，是一個完整的小型數據采集處理和無線傳輸系統。由高精度傳感器、運算放大器、AD轉換電路、CPU微處理器、補償溫度傳感器、MCU模塊、內置電池以及保護電路等組成。憑借內置MCU模塊,依托成熟的 NB-IOT網絡，實現現場儀表數據實時無線遠程傳輸?shù)皆破脚_(tái)或企業服務器上。無論是業務管理人員、技術管理人員還是生產指揮人員，只要你在因特網或局域網內，你就可以在辦公室、家里或異地，通過聯網計算機或者手機APP，隨時了解和掌握施工現場的資料數據，為事故預警及處置決策提供技術支持，為施工作業期間的井控安全工作提供技術保障。
二、特點
u 無線智能傳感器采用現有通信網絡，全網通，信號穩定，覆蓋面廣，傳輸距離長，穿透性好。
u 無線智能傳感器適用于 N 個監測節點無線組網，點對多點無線組網， 無需中間數據轉換環節。
u 無線智能傳感器不受現場安裝條件限制，不管將傳感器安裝在水泥房?jī)?nèi)還是鐵質房?jī)?nèi)，只要將無線傳輸天線放置在房頂上，就能將傳感器采集的數據通過NB網絡無線傳輸?shù)交胤⻊?wù)器上。
u 無線智能傳感器采用特殊的溫度補償方法，無溫度漂移現象，在補償溫度范圍內的任何環境溫度下使用，均能保證變送器的測量精度。特別適合野外環境以及溫差變化較大的惡劣環境下的現場使用。
u 無線智能傳感器的所有電路設計采用低功耗技術，功耗小，省電。標準配置的電池為內置式一次性電池，可連續工作半年以上。
u 當?shù)匾壕溜@示，可顯示壓力、電池電量、無線信號強度、報警信息、故障信息、通訊是否成功等信息。
u WEB軟件：實時數據、實時曲線、歷史數據、歷史曲線等。
三、主要技術參數
u 壓力類型：表壓、絕壓、負壓。
u 壓力量程：0～100MPa(可選)。
u 壓力測量精度：0.25%F.S.。
u 環境溫：-40～125℃。
u 溫度補償范圍：-40～125℃。
u 供電電池：內置DC3.6V一次性電池。
u 無線通訊網絡：全網通 NB-IOT。
u 數據采集周期：1分鐘或1分鐘的倍數可設置。
u 數據無線傳輸周期：1分鐘或1分鐘的倍數可設置。
u 當?shù)仫@示：壓力、電池電量、無線信號強度、報
u 警信息、故障信息、無線傳輸是否成功等。
u 機械連接：M20×1.5；
