概 述

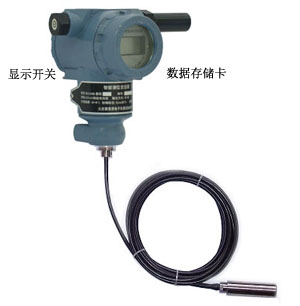

SL1100M 存儲式智能液位變送器是一種帶有微處理器的全數字化、智能化的液位測量儀表，是一個完整的小型數據采集處理系統。它是由投入式液位傳感器和通氣電纜、運算放大器、AD轉換電路、CPU微處理器、補償溫度傳感器、液晶顯示器、內置電池、數據存儲卡、專用讀卡器以及軟件等組成�！ �
用 途
根據用戶的不同要求，SP3000 485總線智能壓力變送器可提供通用型、負壓型、超高壓型、本質安全防爆型、帶當?shù)仫@示等多種型號的產品。可廣泛應用于石油、化工、冶金、電力、輕工、紡織、建材、水文、地質等多種行業的過程控制和壓力測量。SP3000 485總線智能壓力變送器是常規模擬變送器的理想替代產品�！ �
◆ 適用于野外環境或溫差變化較大的惡劣環境下的水位或液位的連續監測；
◆ 適用于地質環境、城市地下水位的連續監測；
◆ 適用于地處偏遠、無人值守的地?zé)峋⒔o排水井、水廠、水庫以及江河湖泊的水位的長時間連續監測；
◆ 適用于無外接電源供電場所的水位或液位的連續監測。
原 理
變送器出廠前，使用專用的標定軟件對液位變送器進行刻度，形成溫漂修正系數并存儲到變送器的存貯器內。現場測量時，根據變送器實測的環境溫度數據，通過復雜的溫漂補償算法，自動計算出正確的實際液位示值并自動存儲在數據存儲卡內。需要數據時，拔出數據存貯卡，讀取回放到計算機內，形成液位數據曲線。
功能特點
◆ 存儲式液位變送器具有全量程溫度補償和非線性補償功能。在補償溫度范圍內的任何環境溫度下使用，均能保證變送器的測量精度。
◆ 變送器操作簡單、使用方便。在現場測量過程中需要數據時，拔出數據存儲卡讀取回放到計算機內即可。該功能特別適合地處偏遠、無人值守的野外環境下的液位或水位的連續測量。
◆ 變送器具有多種當?shù)仫@示方式和顯示模式。顯示模式下，變送器的液晶顯示器實時顯示當前液位；不顯模式下，按變送器上的顯示開關，可依次顯示當前的液位和當前的電池電壓；自檢模式下，變送器依次顯示當前日期、時間、液位、溫度及電池電壓。
◆ 變送器不需要外接電源，采用內置可充電電池供電，超低功耗、省電。充滿電后可連續工作一年以上。
◆ 變送器的軟件功能強大，具有存儲間隔設置、數據回放、數據處理、數據曲線顯示、多種形式的數據篩選、報告文件的打印輸出等多種功能。
技術指標
◆ 量程：1～250m(可選)；
◆ 精度：0.25%F.S.；
◆ 工作溫度：-20～85℃；
◆ 存貯容量：4M(40萬組數據點)、8M(80萬組數據點)；
◆ 存數周期：1秒～24小時(可設置)；
◆ 供電電池：DC3.6V、2200mAh充電電池組；
◆ 電池工作時間：一次充滿電后可連續工作一年以上；
◆ 液晶顯示：5位數字顯示；
◆ 投入式探頭尺寸：∮25.4×350mm。
結構材料
◆ 變送器殼體：鋁合金，密封防水。
◆ 投入式探頭：傳感器膜片：不銹鋼316L；
傳感器外殼：不銹鋼1Cr18Ni9Ti；
密封膠套：氟橡膠。
◆ 電纜：聚乙烯通氣電纜。

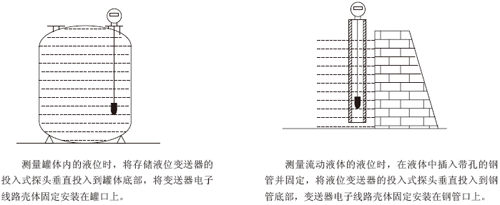

現場安裝示意圖
