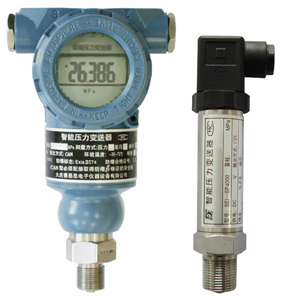

概 述
SP4000 CAN總線智能壓力變送器是一種帶有微處理器的全數字化、智能化、總線制的壓力測量儀表，是一個完整的小型數據采集處理系統。變送器采用總線制、CAN2.0B 通訊接口，可以在現場總線上多支并聯使用。它是由高精度壓力傳感器、運算放大器、AD轉換電路、CPU微處理器、補償溫度傳感器、CAN總線接口、電源及保護電路等組成。
用 途
根據用戶的不同要求，SP4000 CAN總線智能壓力變送器可提供通用型、負壓型、超高壓型、本質安全防爆型、帶當?shù)仫@示等多種型號的產品�？蓮V泛應用于石油、化工、冶金、電力、輕工、紡織、建材、水文、地質勘察等各行各業的過程控制中的壓力測量。SP4000 CAN總線智能壓力變送器以其高可靠性著稱，在各個工業過程控制中有了廣泛的應用，是常規模擬變送器的理想替代產品。
工作原理
變送器出廠前，使用專用的標定軟件對變送器施加標準溫度和標準壓力來準確標定，形成壓力溫度修正系數并存儲到變送器的存貯器內�，F(xiàn)場測量時，根據變送器實測的環境溫度數據，通過復雜的壓力溫漂補償算法，自動計算出正確的實際壓力示值并通過CAN總線接口輸出。從原理和設計上消除了溫度漂移現象。
功能特點
◆ 變送器采用總線制、CAN2.0B 通訊接口；變送器具有多主控制和超強的抗干擾能力，數據傳輸距離遠、傳輸速率快；變送器具有可靠的錯誤處理和檢測機制。
◆ 變送器是通過嚴格的工藝流程生產的高可靠性產品，可保證變送器長期穩定的工作；由于采用了高性能的總線接口電路，確保現場總線多支變送器可靠并聯使用。
◆ 變送器具有全量程溫度補償和非線性補償功能。在補償溫度范圍內的任何環境溫度下使用，均能保證變送器的測量精度。特別適合野外現場以及溫差變化較大的惡劣環境下的現場使用。
◆ 變送器的量程比大，測量范圍寬，適用于各種應用領域的過程控制和壓力測量。
◆ 變送器具有儀器設備的型號、編號、ID號、通訊波特率、阻尼系數、修正系數以及壓力溫度計量單位等出廠參數的存儲功能，具有對供電電壓、傳感器、壓力溫度標定參數以及CPU等故障自診斷功能。
◆ 在中控室通過現場總線，可以直接對連接在節點上的變送器進行參數的設置更改和故障的自診斷，實現對變送器的遠程操作。
技術指標
◆ 被測介質：氣體、液體、蒸汽；
◆ 壓力類型：表壓、絕壓、負壓；
◆ 壓力量程：0～100MPa(可選)；
◆ 壓力測量精度：0.05、0.1、0.25、0.5%F.S.(可選)；
◆ 環境溫度：-30～70℃(本質安全型)、-40～125℃(可選,非本質安全型)；
◆ 溫度補償范圍：-40～125℃(可選)；
◆ 壓力過載能力：120%F.S.；
◆ 供電電壓：DC5～24V；
◆ 工作電流：≤15mA；
◆ 通訊接口：CAN2.0B 總線接口；
◆ 通訊波特率：5Kbps～1Mbps；
◆ 液晶顯示：5位數字顯示；
◆ 機械連接：M20×1.5；
◆ 引線方式：電纜壓線引出、防水插頭連接或根據用戶需要配置；
◆ 防爆型產品：符合GB3836.4-2000標準，防爆標志：ExiaⅡCT4。
結構材料
傳感器膜片：不銹鋼316L； 變送器殼體：鋁合金；
傳感器接頭：不銹鋼316L； 傳感器與接頭密封方式：全焊接。

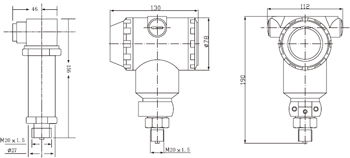

外形尺寸

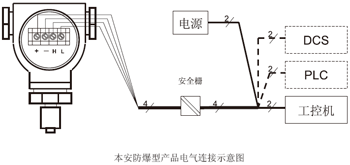

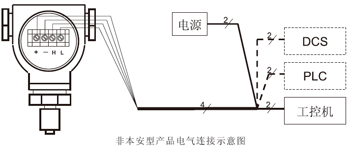

電氣連接
變送器與外部電纜的連接，可通過電纜壓線引出、防水插頭連接或根據用戶需要配置。電纜壓線引出導線定義：
黃色導線：CAN-H 蘭色導線：CAN-L
紅色導線：電源正極(﹢) 黑色導線：電源負極(﹣)

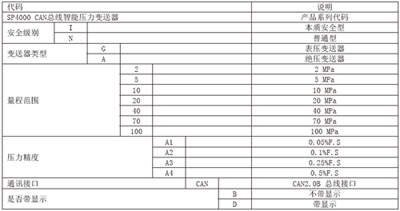

選型指南
選型提示
◆ 需要負壓變送器的用戶，訂購產品時請注明量程范圍。
◆ 變送器與外部電纜的連接，標準配置為電纜壓線引出方式，如需要其它的連接方式，訂購產品時請?jiān)诤贤凶⒚鳌?nbsp;
◆ 對壓力變送器的技術參數有特殊要求，請事先與我公司溝通聯系。
