系統概述
FCS(Fieldbus Control System)現場總線控制系統，是繼氣動信號控制系統、電動模擬信號控制系統、數字計算機集中式控制系統、集散式分布控制系統之后，而發展起來的具有更新控制理念的第五代控制系統。它是利用現場總線這一開放的、具有互操作性的網絡，將現場各個控制器、儀器及儀表設備互聯，構成現場總線控制系統，同時將控制功能徹底下放到現場，降低了安裝成本和維護費用。FCS現場總線控制系統實質上是一種開放的、具有互操作性的、徹底分散的分布式控制系統，F(xiàn)CS比DCS更有發展前景，它將成為21世紀控制系統的主流技術。
賽恩思電子開發理念
在工業過程控制的設計及運行方面，都有著共同的理念：安全、可靠、安裝便捷、組態方便、易維護、易擴展、集約利用資源、實用、成本合理等。針對不同對象也有著不同的著重點，例如：要求高可靠、更安全，要求分期施工、易擴展，要求低成本、易維護等等。
對于FCS、 DCS和PLC都有著各自特點，在一定時期內是幾者同時共存，但站在控制需求的發展趨勢上說FCS的優勢更大，一定會逐步向FCS現場總線控制系統靠攏。Scatter1000總線控制系統所實現的理念就是以總線為主的過程控制，既可實現總線式的分散控制,也可兼有集中控制，根據實際需求與現場情況，因勢利導、靈活配置，最終構成更合理的控制系統。
Scatter1000總線控制系統既可以用不同的工業現場總線，也兼容非總線的集中控制，既可以用智能總線節點，也可以用非智能節點，這樣才適合中國的國情，用具體的實際技術來充實中國的總線發展之路。
Scatter1000總線控制系統特點
控制網絡兼容多種現場總線(CAN總線、FF總線、Profibus總線)，可以通過總線協議器將不同總線組成一個系統。
中心站的WRDS服務器具有冗余配置，現場總線控制站、擴展站、遠程控制站、I/O模塊、電源模塊、現場總線等都采用可冗余技術和無隙切換技術，保證任意環節出現故障時系統仍能正常運行。
系統服務器、現場總線控制站、擴展站、遠程控制站的模塊均可帶電熱拔插。
現場總線各節點均為智能節點，能夠?qū)崟r(shí)反饋?zhàn)陨淼墓ぷ鳡顟B(tài)，并且該狀態信息在整個網絡上共享，可以通過任意終端進行監視，也可以與儀表交互，對儀表進行健康性預防處理。
- 分散的總線控制與集中監控相結合
在以現場總線為主的Scatter1000控制系統中，用擴展站和遠程控制站實現了非總線的區域集中I/O的監控功能，滿足了現場控制的多樣性需求。

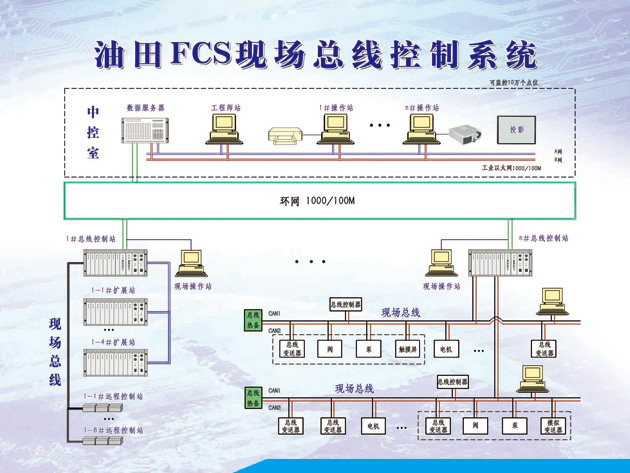

系統組成
由工程師站、操作站和數據服務器組成，負責下屬所有總線控制站的組態編程，運行監控，數據存儲, 以及設置修改等。其中工程師站和操作員站即可以使用商用PC機，也可使用工業級PC機，并運行在Windows操作系統下。數據服務器，用來提高數據存儲的可靠性，可以使用通用數據服務器，也可以使用我們的WRDS1000數據服務器，其保證數據可靠性同時，采用模塊式可拔插結構，更容易維護，更適合工業現場使用。
在中心控制站和總線控制站間的通訊采用標準工業以太網，可以選擇不同的傳輸介質，如雙絞線或者光纖等，也可以選擇不同的不同的連接模式，如冗余模式或非冗余模式。
總線控制站是由總線模塊、擴展站和遠程站組成。主要負責為總線設備提供總線接口，同時支持現場操作PC機的接入，作為人機交互終端進行管理和監視。
可以選擇多種總線：CAN、485、PROFIBUS、FF等。
系統性能
1個中心控制站容量：32個總線控制站；可監控10萬個點位；
1個總線控制站容量：8條總線、4個擴展站、8個遠程控制站；可監控 3776個點位。
1條總線節點容量：一般64個節點；可監控256個點位。
1個擴展站容量：11個模塊；可監控176個點位。
1個遠程站容量：8個模塊；可監控128個點位。
1個總站帶16個域，即16個中心控制站，可監控160萬個點位。
