一、概述
在油田勘探開發過程中，許多的油氣水井經常需要通過泵車來完成循環洗井、循環壓井、井筒試壓、井口試壓以及鉆橋塞等施工作業。由于泵車沒有隨車監測記錄儀，對于施工井號、工作時間、工作壓力、瞬時流量、累計流量等資料數據，無法自動監測、記錄和存儲，全部采用人工抄表和手工記錄；方法原始落后、精度低、有誤差，不安全環保，更不能及時、連續的監測。操作人員勞動強度大，遠遠滿足不了現場工藝技術的發展。
泵車洗井試壓監測記錄儀，就是利用智能壓力傳感器、智能流量傳感器、數據采集記錄儀等電子儀器儀表，結合數據采集監控軟件，實現施工井號、工作時間、工作壓力、瞬時流量、累計流量、泵車車號、操作人員等資料數據的實時自動采集、錄入、存儲和顯示；通過U盤將數據倒入駐地計算機，在計算機上數據顯示、曲線顯示、存儲、打印等。從而實現泵車施工作業全過程的資料數據自動記錄和全過程的數字化管理。
二、組成
泵車洗井試壓監測記錄儀由防水錘智能壓力傳感器、智能非接觸式流量計、數據采集記錄儀、數據采集監測軟件及安裝管件線纜等組成。
1、防水錘智能壓力傳感器
壓力傳感器固定安裝在泵車柱塞泵的高壓端，通過壓力測量三通和機械壓力表串接，實時監測泵頭的工作壓力。
2、智能非接觸式流量計

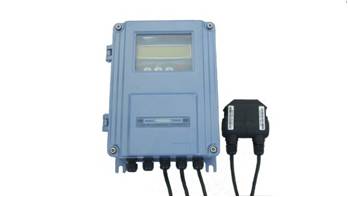

流量計傳感器非接觸式，固定安裝在泵車柱塞泵高壓出口管線上，實時監測泵頭的瞬時流量和累計流量。
3、數據采集記錄儀
數據采集記錄儀放置在泵車駕駛室內，泵車操作人員在駕駛室內對采集記錄儀進行設置、操作、實時觀看泵車工作壓力和流量等數據。
4、采集監測軟件

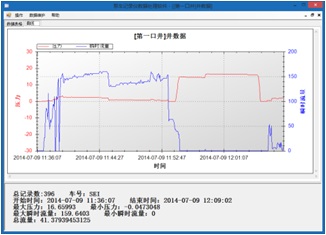

數據采集記錄儀實時自動采集、錄入和存儲數據，實時數據顯示、曲線顯示泵車工作時間、工作壓力、瞬時流量、累計流量等資料數據。
5、其他附件
其它附件包括壓力傳感器安裝組件、流量計安裝組件、供電及通訊電纜以及U盤等。
三、功能
1、監測記錄儀自動采集、錄入、存儲和顯示泵車的工作起始時間、結束時間、工作壓力、瞬時排量、累計排量等資料數據。
2、現場操作人員在駕駛室內就可以操作使用，觀看洗泵車的工作壓力、瞬時排量和累計排量等資料數據。
3、通過U盤可將監測記錄儀內的數據倒入駐地計算機，在計算機上數據顯示、曲線顯示、存儲、打印和資料分析等，從而實現洗井泵車施工作業全過程的資料數據自動記錄和全過程的數字化管理。
四、技術參數
1、壓力量程：0～70 MPa。
2、壓力測量精度：0.25% F.S。
3、流量測量范圍：0～360 m3/h。
4、流量測量精度：1% F.S。
5、監測記錄儀供電電源：DC24V，利用車載電瓶，點煙器插座供電。
6、監測記錄儀觸摸屏顯示器：7〃 。
7、監測記錄儀存儲容量：48M，每口井作業2小時，可存儲1000口井?dāng)?shù)據。
8、監測記錄儀箱體尺寸：長300mm×寬260mm×高150mm。
