概 述
ST3100多路智能溫度變送器是一種帶有微處理器的全數字化、智能化、總線制的溫度測量儀表，是一個完整的小型數據采集處理系統， 可同時測量4路(點)溫度數據。變送器采用總線制、Modbus協議、 485輸出接口，可以在現場總線上多支并聯使用。它是由4個溫度探頭、電路及殼體等組成。
用 途
用于多點溫度的同時測量，可廣泛應用于石油、化工、 冶金、電力、輕工、紡織、建材、水文、地質以及其它行業的溫度測量。特別適合以下特殊場所的溫度連續測量:
◆ 石油、化工行業的儲氣罐、儲油罐內的多點溫度同時連續的監測；
◆ 制酒、制糖行業的反應釜、發酵罐、儲酒罐等密閉空間的多點溫度同時連續的監測；
◆ 食品倉儲、物流倉庫等封閉空間內的多點溫度同時連續的監測；
◆ 養殖行業的禽類孵化間的多點溫度同時連續的監測；
◆ 其它對溫度、溫差控制要求嚴格的行業。
工作原理
變送器出廠前，使用專用的標定軟件對變送器施加標準溫度來準確標定，形成溫度修正系數并存儲到變送器的存貯器內。現場測量時根據變送器實測的環境溫度數據，通過復雜的溫漂補償算法，自動計算出正確的實際溫度示值并通過485接口輸出。 從原理和設計上消除了溫度漂移現象。
功能特點
◆ 多路(點)智能溫度變送器可同時對1～4點的溫度進行連續的測量，其安裝尺寸可根據用戶的需要來設計制造。
◆ 多路(點)智能溫度變送器具有多種當?shù)貙?shí)時顯示功能：循環顯示1～4點的溫度；顯示1～4點的平均溫度。
◆ 多路(點)智能溫度變送器具有多種輸出方式：可同時輸出4路溫度數據，可選擇輸出其中1路溫度、最高溫度、最低溫度或平均溫度。
◆ 變送器采用總線制、Modbus協議、RS485接口輸出，可以在現場總線上多支并聯使用。省去了像4～20mA常規變送器每一支必須單獨連線的眾多麻煩。變送器輸出信號不用經過采集板轉換，直接連到PLC或計算機串口上即可使用。在大規模的生產過程控制項目中節約了大量電纜，降低了項目成本。
◆ 變送器具有全量程溫度補償和非線性補償功能。在補償溫度范圍內的任何環境溫度下使用，均能保證變送器的測量精度。特別適合野外環境以及溫差變化較大的惡劣環境下的現場使用。
◆ 變送器是通過嚴格的工藝流程生產的高可靠性產品，可保證變送器長期穩定的工作；由于采用了高性能的總線接口電路，確�，F(xiàn)場總線多支變送器可靠并聯使用。
◆ 變送器具有儀器設備的型號、編號、ID號、通訊波特率、阻尼系數、修正系數以及溫度計量單位等出廠參數的存儲功能，具有對供電電壓、傳感器、溫度標定參數以及CPU等故障自診斷功能。
◆ 在中控室通過現場總線，可以直接對連接在節點上的變送器進行參數的設置更改和故障的自診斷，實現對變送器的遠程操作。
技術指標
◆ 被測介質：液體、氣體、蒸汽；
◆ 溫度測量范圍：-50～200℃(可選)；
◆ 溫度測量精度：±0.5℃、±1℃；
◆ 環境溫度：-30～70℃（本質安全型）、 -40～125℃（可選，非本質安全型)；
◆ 溫度補償范圍：-50～200℃（可選）；
◆ 供電范圍：DC5～24V；
◆ 工作電流：≤15mA；
◆ 輸出接口：RS485；
◆ 通訊波特率：1200～38400 bps；
◆ 液晶顯示：5位數字顯示；
◆ 溫度傳感器的機械連接：M16×1.5；
◆ 引線方式:電纜壓線引出、防水插頭連接或根據用戶需要配置；
◆ 防爆型產品：符合GB3836.4-2000標準，防爆標志：ExiaⅡCT4。
安裝尺寸
ST3100 多路(點)智能溫度變送器，其溫度探頭標準配置的安裝尺寸如圖所示，也可根據用戶的不同需要設計制造，其儀表外殼可選擇不同的安裝形式：
柜裝插殼：48×96×65mm；
防水掛壁(塑料)：120×80×65mm；
防水掛壁(鋁合金)：176×96×51mm。
電氣連接

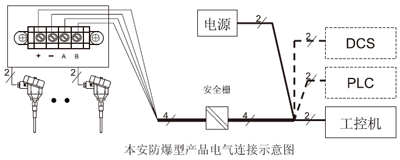

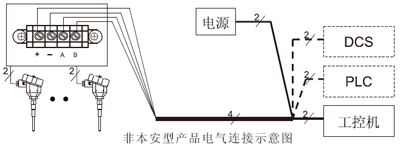

變送器與外部電纜的連接，可通過電纜壓線引出、防水插頭連接或根據用戶需要配置。電纜壓線引出導線定義：
黃色導線：RS485(A) 蘭色導線：RS485(B)
紅色導線：電源正極(﹢) 黑色導線：電源負極(﹣)

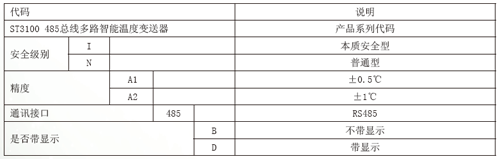

選型指南
選型提示
◆ 多路智能溫度變送器同時最多可測4個點的溫度，用戶選型時請注明需要溫度探頭的數量；儀表外殼有三種不同的安裝形式，請選擇并注明。
◆ 選型時請?jiān)谟唵紊献⒚鳒囟攘砍毯蜏囟妊a(bǔ)償范圍。
◆ 溫度變送器與外部電路的連接，標準配置為電纜壓線引出方式，如需要其它的連接方式，訂購產品時請?jiān)诤贤凶⒚鳌?nbsp;
◆ 溫度變送器出廠的標準配置：溫度探頭不承受壓力，其探頭的長度為55mm，直徑6mm，與管路的機械連接M16×1.5外螺紋。如用戶對溫度變送器的技術參數有特殊要求，請事先與我公司聯系并在訂單上注明。
