概 述

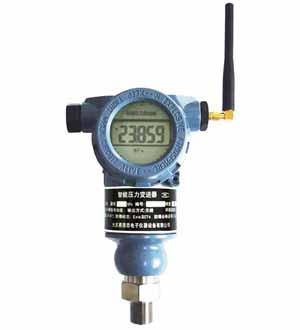

SP3000 無線智能壓力變送器是一種帶有微處理器的全數字化、智能化、網絡化的壓力測量?jī)x表，是一個完整的小型數據采集處理和無線傳輸系統。它是由高精度壓力傳感器、運算放大器、AD轉換電路、CPU微處理器、補償溫度傳感器、無線通訊電路、充電電池以及保護電路等組成。
用 途
無線智能壓力變送器，可以多節點無線組網，點對多點的無線組網�？蓮V泛應用于石油、化工、冶金、電力、輕工、紡織、建材、水文、地質勘察以及其它行業的壓力測量。特別適合以下特殊環境的現場應用：
◆ 野外環境或溫差變化較大的惡劣環境下的現場使用；
◆ 高溫、高壓、有毒有害氣體容易泄露、不宜去人觀察的危險區域的現場使用；
◆ 無外接電源供電場所的壓力連續測量；
◆ 不適宜連線通過、不能挖溝布線的現場條件下的壓力測量；
◆ 便攜式非固定場所的壓力測量。
功能特點
◆ 無線智能壓力變送器現場安裝方便，不用挖溝布線。在大規模的生產過程控制項目中節約了大量電纜和施工費用，降低了項目成本。
◆ 無線智能壓力變送器具有全量程溫度補償和非線性補償功能。在補償溫度范圍內的任何環境溫度下使用，均能保證變送器的測量精度。
◆ 變送器的量程比大，測量范圍寬，適用于各種應用領域的過程控制。
◆ 無線智能壓力變送器可以多節點無線組網，點對多點無線組網。理論上同一個接收器可以接收255個無線變送器的傳輸數據，但實際上要根據現場使用工礦和無線變送器的數據發送時間間隔而定。
◆ 無線智能壓力變送器具有儀器設備的型號、編號、ID號、通訊波特率、數據發送時間間隔、阻尼系數、修正系數以及壓力溫度計量單位等出廠參數的存儲功能，具有對供電電壓、傳感器、壓力溫度標定參數以及CPU等故障自診斷功能。
◆ 在中控室通過無線方式，可以直接對連接在節點上的變送器進行參數的設置更改和故障的自診斷，實現對變送器的無線遠程操作。
◆ 無線智能壓力變送器使用不受限制的422～433MHz公用頻道，不必申請專用頻道。
◆ 無線智能壓力變送器具有兩種當?shù)仫@示方式。顯示模式下，變送器的液晶顯示器實時顯示當前壓力；不顯模式下，按變送器上的顯示開關，可顯示當前壓力。
◆ 無線變送器的所有電路設計采用低功耗技術，功耗小，省電。標準配置的無線變送器的電池為內置式可充電電池，一次充滿電后可連續工作一年以上。
技術指標
◆ 被測介質：氣體、液體、蒸汽；
◆ 壓力類型：表壓、絕壓、負壓；
◆ 壓力量程：0～100MPa(可選)；
◆ 壓力測量精度：0.05、0.1、0.25、0.5%F.S.(可選)；
◆ 環境溫度：-30～70℃(本質安全型)、 -40～125℃(可選，非本質安全型)；
◆ 溫度補償范圍：-40～125℃(可選)；
◆ 壓力過載能力：120%F.S.；
◆ 供電電池：內置DC3.6V、2200mAh充電電池組；
◆ 最大工作電流：＜45mA；
◆ 通訊時間間隔：1S～24H；
◆ 電池工作時間：1年；
◆ 無線傳輸距離：視距500m；
◆ 通訊頻段：ISM波段，422～433MHz、Zigbee，2.4GHz頻段；
◆ 接口波特率：9600 bps；
◆ 液晶顯示：5位數字顯示；
◆ 機械連接：M20×1.5；
◆ 防爆型產品：符合GB3836.4-2000標準，防爆標志：ExiaⅡCT4。

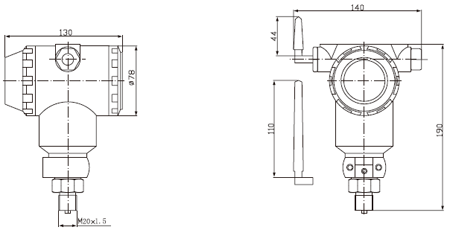

外形尺寸
結構材料
傳感器膜片：不銹鋼316L； 變送器殼體：鋁合金；
傳感器接頭：不銹鋼316L； 傳感器與接頭密封方式：全焊接。

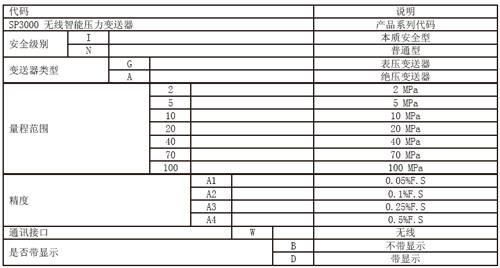

選型指南
選型提示
◆ 標準配置的無線智能壓力變送器的電池為內置式DC3.6V、2200mAh可充電電池組，電池工作時間1年，無線傳輸距離為可視距離500m。根據用戶需要可配置外接電源或太陽能電池，工作時間更長，
◆ 無線傳輸距離更遠，可達1Km以上。
◆ 無線智能壓力變送器的傳輸天線分長天線和短天線，用戶選型時請?jiān)谟唵紊献⒚鳌?/P>
